特定駐車場用泡消火設備 グリーンスコール
グリーンスコール®はPFASを使用せず※1、高い消火性能と環境に配慮した新しい泡消火設備です。
環境と人体に影響を及ぼすPFAS※2の規制が世界的に強化される中、能美防災は、環境や人体に配慮したPFASを使用しない泡消火薬剤「グローバフォーム®１」を開発しました。グリーンスコールは、その「グローバフォーム１」を使用し、高い消火性能を実現した泡消火設備です。
- 水などの原料に由来する微量の成分を除く。
- 有機フッ素化合物（ペルフルオロアルキル化合物およびポリフルオロアルキル化合物）の総称。自然界では分解しないため、人体などへの影響が懸念されている物質。
特定駐車場とは？
令別表1に掲げる防火対象物の「駐車の用に供される部分」で、床面から天井面までの高さが10m以下の次表の部分。
| 地階または2階以上の階 | 床面積200m²以上 |
|---|---|
| 1階 | 床面積500m²以上 |
| 屋上 | 床面積300m²以上 |
| 機械装置による駐車場 | 収容台数10台以上 |
- 自動車の整備場・修理場、指定可燃物を取り扱う部分などは含まれません。
特定駐車用泡消火設備とは？
特定駐車場における火災を感知し、自動的に泡水溶液を放射して火災を消火・抑制する設備で、泡消火設備に代えて用いることができる設備（必要とされる防火安全性能を有する消防の用に供する設備等）です。

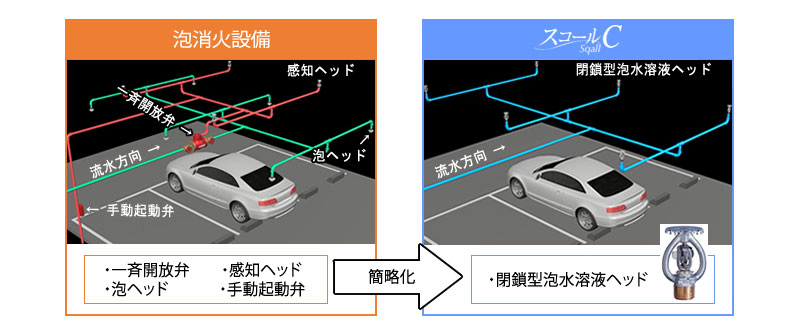

各種機能を閉鎖型泡水溶液ヘッドに集約したシンプルなシステム
メリット
- 設置機器の点検・交換の対象数が少なくなることで、ランニングコストの低減が期待できます。
- 泡消火設備の泡ヘッドは、有効放射範囲が半径2.1mに対し、泡水溶液ヘッドは、噴霧状に均一に放射することで有効放射範囲が半径2.3mでありながら、35L/minと小水量を実現。設計最大開放個数は10個で、加圧送水装置吐出量が400L/minとコンパクトなシステムです。
火災箇所のみに放射
泡消火設備の区画一斉放射と比べて、「グリーンスコール」は火災箇所のみに放射し火災を消火・抑制します。
メリット
- 速動タイプの閉鎖型泡水溶液ヘッドを採用。泡消火設備の区画一斉放射に対し、火災箇所のみに放射するため、シンプルで効率的なシステムです。
- 泡消火薬剤の多量放出を防止します。放出後の復旧も迅速に行えます。
誤放出のおそれが軽減
泡消火設備では、手動起動弁の車両接触による破損事故や誤操作、いたずらが誤放出の原因となります。
メリット
- 「グリーンスコール」は手動起動弁がないので誤放出のおそれが大幅に軽減されます。
配管内の圧力上昇を緩和
泡消火設備は、配管内の泡水溶液が温度変化により体積膨張した場合、配管内圧力が上昇し機器などが破損する可能性があります。「グリーンスコール」は昇圧防止機能付きの湿式流水検知装置の採用とポンプ室付近に設ける安全弁により、外気温の影響による配管内の圧力上昇を緩和、常に適切な圧力を維持します。
メリット
- 外気温上昇などによるヘッドや配管破損のリスクを低減します。
- 維持管理の負担を軽減します。

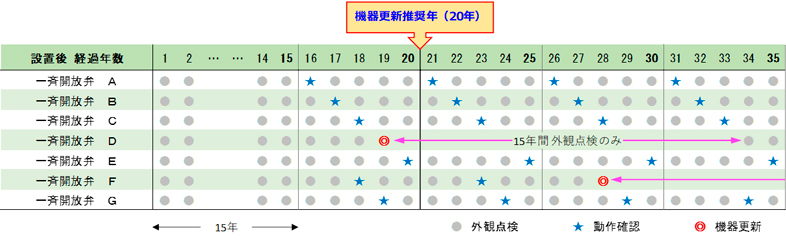

一斉開放弁は、経過年数によって点検内容が変わります。
2021年5月27日に「消防用設備等の点検要領の一部改正について」（消防予第270号）が発出され、泡消火設備の点検要領が示されました。
泡消火設備の一斉開放弁の点検が、設置・交換年からの経過年数によって確認内容が変わります。
- 設置、交換から15年経過まで⇒機器点検を実施
- 設置・交換から16～20年まで⇒機器点検に加えて動作確認を1回実施
（機器点検は半年ごとに実施し、20年を超えるまでに1回の機能確認を実施） - 設置・交換から20年を超えたもの⇒前回動作確認をしてから5年以内に動作確認を実施
（機器点検は半年ごとに実施し、前回実施から５年以内に１回の機能確認を実施）
グリーンスコールの詳細
| 項 目 | 内 容 | |
|---|---|---|
| 設備名称 商品名 | 特定駐車場用泡消火設備 グリーンスコール | |
| 評価番号 | 評消虎第49号 | |
| 適用範囲 | 屋内駐車場（特定駐車場） | |
| 設計最大開放個数 | 10 | |
| 加圧送水装置吐出量 | 400L/min以上 | |
| 水源水量 | 4m³以上 ※ | |
| 閉鎖型泡水溶液ヘッド 開放型泡水溶液ヘッド |
標示温度 | 66℃、88℃（閉鎖型） |
| 取付方向 | 閉鎖型泡水溶液ヘッド：下向き、上向き 開放型泡水溶液ヘッド：下向き |
|
| 放射圧力範囲 | 0.25MPa〜1.0MPa | |
| 放射量 | 35L/min（0.25MPa） | |
| 有効放射範囲 | 半径 2.3m | |
| 取付面の高さ | 1.5m以上10m以下 | |
| 感知継手 | 標示温度 | 66℃、88℃ |
| 取付方向 | 下向き・上向き 両用 | |
| 有効感知範囲 | 半径 3.25m | |
| 接続ヘッド数 | １個 | |
| 取付面の高さ | 1.5m以上10m以下 | |
| 泡消火薬剤 | グローバフォーム１（駐車場用合成界面活性剤泡消火薬剤） | |
| 泡消火薬剤混合装置 | 泡消火薬剤貯蔵量 | 120L |
| 希釈容量濃度（混合比） | 3% | |
| 流水検知装置 | 湿式（昇圧防止機能付）、湿式（二次圧制御式） | |
※自治体によっては4m³ に加えて配管内容量分の加算を要する場合があります。
※泡消火薬剤（水溶液）は、産業廃棄物として処理をする必要があります。
- グリーンスコールとグローバフォームは能美防災株式会社の登録商標です。
