製品・サービストンネル防災システム
消火栓・泡消火栓

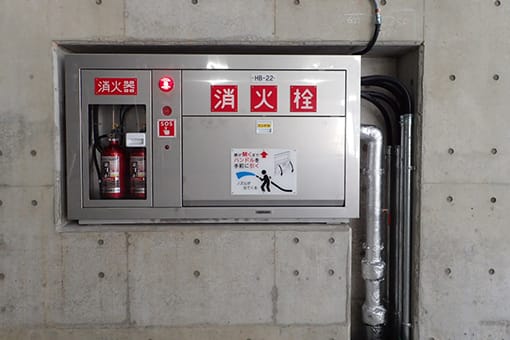

トンネル内の車両事故などで発生した火災を道路利用者が容易に消火できるように作られた初期消火用の消火機器です。道路利用者の方が1人でも消火できるような構造になっています。
水の代わりに泡水溶液を放射する泡消火栓も、一部都市型トンネルなどで設置されています。
泡消火栓は別途お問い合わせください
消火栓の仕様
| 項目 | 性能値 | 備考 |
|---|---|---|
| 放水量 | 130L/min以上 | |
| 放水圧力 | 0.29MPa以上 | 3.0kgf/㎠以上 |
| 有効射程 | 20m以上 | 棒状放水時 |
| ホース長 | 30ｍ | |
| 消火栓一次側使用圧力範囲 | 0.47～1.77MPa | 4.8～18kgf/㎠ |
泡消火栓は別途お問い合わせください
消火栓の型式
道路用消火栓は、付属する機器により下表の4分類に分けられます。
| 装置名 | Ａ型 | Ｂ型 | Ｃ型 | Ｄ型 |
|---|---|---|---|---|
| 押ボタン式通報装置 | 有 | 有 | 無 | 無 |
| 消火器 | 有 | 有 | 無 | 無 |

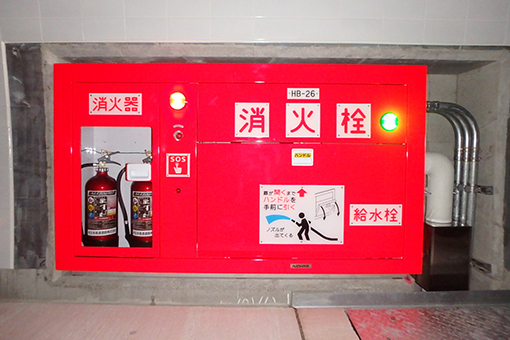

| 給水栓 | 無 | 有 | 無 | 有 |
| 接続配管口径 | 40A | 65A | 40A | 65A |
泡消火栓は別途お問い合わせください
上記以外にも、接続配管取出し位置や部品配置による分類もあります。
関連画像
カタログ、図面、生産中止品ページ
- 押しボタン1a1bノンロック式
A型消火栓 - 機器図面 312 KB 仕様書 401 KB
- 押しボタン1a1bノンロック式
B型消火栓 - 機器図面 329 KB 仕様書 401 KB
- 押しボタン1a1bノンロック式
C型消火栓 - 機器図面 264 KB 仕様書 401 KB
- 押しボタン1a1bノンロック式
D型消火栓 - 機器図面 281 KB 仕様書 401 KB
- 発信機2a自己保持型 A型消火栓
- 機器図面 334 KB 仕様書 438 KB
- 発信機2a自己保持型 B型消火栓
- 機器図面 351 KB 仕様書 438 KB
