製品・サービストンネル防災システム
防災受信盤・配水系制御盤
消火栓や水噴霧設備、火災検知器、ポンプなどそれぞれの機器が機能するためには、動作に必要な信号や電源を受け取ったり、発信する情報を統合して非常用設備全体を機能させるための機器が必要となります。
それらの機器には、トンネル内外に施設された通報設備、配水設備、消火設備などを統合監視・制御する防災受信盤、各ポンプ類や弁類の電源供給や制御を行う各種制御盤があります。

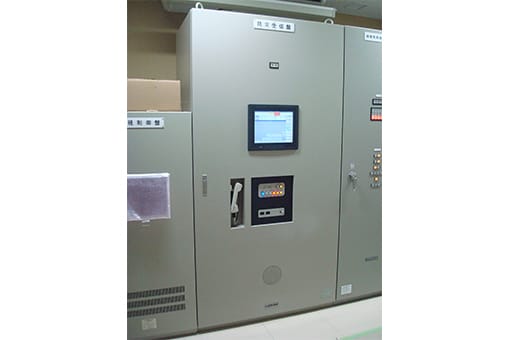

防災受信盤
トンネル内外に施設された通報設備、配水設備をはじめとする非常用設備を統括して監視し、有事の際は消火ポンプの起動や水噴霧設備の制御を行います。併せて、遠方監視制御設備をはじめ他設備と信号の授受を行います。
通信方式の違いにより大きく2タイプに分類することができ、小・中規模がターゲットとなる直送方式と中・大規模がターゲットとなる伝送方式があります。
また、形状の違いとして、自立型と壁掛型があり、表示部がタッチパネルのLCDのものとグラフィックパネルのものがあります。
消火ポンプ制御盤
消火ポンプ、自動給水装置、電動弁への電源供給および運転制御を行います。
トンネル内機器に設置するヒータへの電源供給も行います。
取水ポンプ制御盤
取水槽に設置される取水ポンプへの電源供給および運転制御を行います。
自立型とスタンド型があります。
放流弁制御盤
凍結防止時に動作する放流弁(電動弁)の電源供給および運転制御を行います。
